產品概述

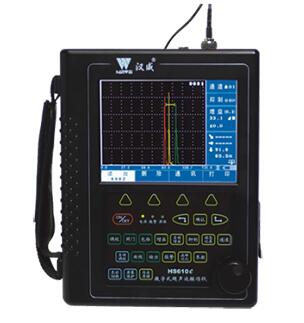

HS610e型超聲波探傷儀是HS61X家族系列的基本機型，外形采用符合人體工學的“書本式”設計，配合飛梭旋鈕，實現一鍵式操作。能滿足您的常規日常應用。
性能特點
A 特優點

全數字，真彩TFT5.7寸顯示器，根據環境選擇背景色、亮度值自由設定

數碼飛梭旋鈕，一鍵式操作

高性能安保鋰電，模塊插接式，一機兩電兩充（兩塊電池同時充電模式）

采用歐盟鑒定標準EN12668-1：2000

提供中英文歐標鑒定報告各一份

B 發射脈沖

脈沖幅度：分級選擇，設200V、300V、400V，適用探頭范圍廣

脈沖寬度：(100-300)ns連續調節，匹配不同頻率探頭

阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨力的不同工作要求

閘門信號：?jiǎn)伍l門、雙閘門、全屏檢索、閘門內峰值讀數

C 掃描范圍

零界面入射～14000mm（鋼縱波），按比例調節，連續調節兩種模式

D 放大接收

硬件實時采樣：150MHz，波形高度保真

檢波方式：全檢波、正、負檢波、射頻波顯示

閘門信號：?jiǎn)伍l門、雙閘門、全屏檢索、閘門內峰值讀數

增值/全自動增益：設0.1dB、2dB、6dB步進值，設波幅高度值全自動增益方式

E 報警

閘門內，曲線內聲光報警及關閉

F 數據存儲

50組快捷選擇探傷參數通道，預先調校好各類探頭與儀器的組合參數，自由設置各行業探傷標準，方便存儲、調用、復驗、打印、通訊傳輸

內存1000幅探傷回波信號及數據，實現存儲、讀出瀏覽，單幅打印，分組打印，連續打印和通訊傳輸?shù)挠?jì)算機管理

參數附件：全中文設置探傷參數，輸入實時數據，隨機存儲、調用、打印、報告通訊

G 探傷功能

波峰記憶：實時檢索缺陷最高波，標定缺陷最大值

實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外)

φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算

動態記錄：檢測實時動態記錄波形，存儲、回放

缺陷定位：實顯水平值L、深度值H、聲程值S

缺陷定量：SL定量值實時讀出

缺陷定性：通過包絡波形，人工經驗判斷

曲面修正：曲面工件探傷，修正曲率換算

距離補償：厚工件遠距離探傷實時補償，避免漏檢小缺陷

H 實時時鐘記錄

實時探傷日期、時間的跟蹤記錄，并存儲

I 控制接口

高速USB、RS232兩種接口提供傳輸打印

J 屏幕保護

待機時關閉屏幕可使儀器省電，減少開關機次數，延長儀器使用壽命

技術參數
脈沖強度：200V、300V、400V

三檔可選脈沖寬度：100-300ns

連續可調阻抗匹配：51Ω、150Ω、200Ω、400Ω

四檔可選工作方式：?jiǎn)尉絺㈦p晶探傷

掃描范圍：零界面入射～14000mm鋼縱波采樣頻率/位數：150MHz/8bits

檢波方式：全檢波、正、負檢波、射頻波顯示

工作頻率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz

各頻段噪聲電平： ＜  80 x 圖片20.png V/圖片30.png

衰減器精度：＜ ±1dB/12dB

增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）

聲速范圍：（100～20000）m/s動態范圍：≥30dB

垂直線性誤差：≤3%水平線性誤差：≤0.1%分辨力：＞40dB（5N14）

靈敏度余量：＞62dB（深200mmΦ2平底孔）數字抑制：（0～80）%，不影響線性與增益

電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%

工作時間：連續工作5小時以上（鋰電池供電）

環境溫度：（-10～40）℃（參考值）

相對濕度：（20～95）% RH外型尺寸：220 x 175 x 55（mm）
