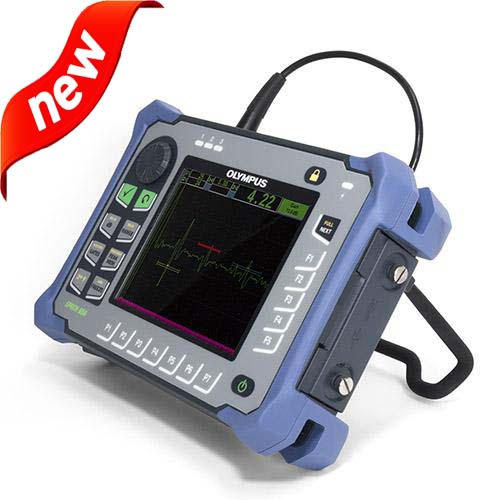

EPOCH 650超聲探傷儀
便攜、堅固、符合人體工程學要求
外觀特性
EPOCH 650型儀器是一款輕重量、易攜帶的探傷儀，其堅固、靈活的特點使其可用于幾乎所有檢測環境中。這款儀器的一些主要外觀特性如下：
l 寬屏、全VGA分辨率、透反顯示，無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。
l 儀器的4角處裝有橡膠二次注模保護套，起到防撞擊、抗磨損的作用。
l 4個拴系胸掛帶的連接點。
l 無需使用工具即可打開的電池艙和側邊的I/O蓋。
l 用于持續穩固地放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。
l 儀器側面的USB OTG接口及可插拔存儲卡的接口上帶有密封的艙蓋。
l 標準內置充電鋰離子電池。
l 重量極輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。
機型小巧、品質上乘
全VGA透反寬屏顯示與已獲專利的數字式高動態范圍接收器一起使用，可使儀器屏幕在任何光線條件下都顯示穩定、清晰的A掃描圖像。EPOCH 650型儀器的設計符合EN12668-1標準的要求，而且具有齊全的標準及可選購的缺陷探傷功能。多個機載報告制作工具以及綜合性極強的數據填充系統，可使用戶方便地收集和報告高質量的檢測數據。這款儀器堅固耐用，設計符合人體工程學的要求，因此幾乎可以用于任何檢測環境中；而且儀器還配有靈活的PerfectSquare脈沖發生器以及同類產品中多數量的數字式濾波設置，因此幾乎可以完成任何檢測應用。
EPOCH 650數字式超聲探傷儀將奧林巴斯行業的常規探傷性能及儀器小巧便攜、操作直觀的特點融合在一起。這款探傷儀具有的菜單功能和快捷鍵訪問功能，為檢測人員提供了一種操作起來極為簡便的質量上乘的缺陷檢測平臺。
機型設計適用于所有檢測環境
EPOCH 650型儀器可用于幾乎所有檢測環境，其中包括實驗室工作臺上的測試操作，以及條件惡劣、危險的戶外檢測應用。EPOCH 650型儀器的飛梭旋鈕硬件配置符合IP66侵入保護評級的要求，瀏覽鍵區硬件配置符合IP67侵入保護評級的要求，此外，儀器還通過了嚴格的環境和可靠性標準的測試。操作人員在任何檢測環境中使用這款儀器，都會對儀器的操作性能及耐用性能信心十足。
主要特性
l 設計符合EN12668-1要求
l PerfectSquare可調方波脈沖發生器
l 全屏A掃描模式
l 數字式高動態范圍接收器
l 用于加強信噪比的30個數字式濾波器
l 2 kHz PRF，用于快速掃查
l 飛梭旋鈕或?yàn)g覽鍵區，用于調整配置
l 陽光下可讀的寬屏、全VGA顯示
l 使用電池可工作15小時以上
l 標準動態DAC/TCG和機載DGS/AVG
l 多個機載報告格式
l microSD存儲卡，用于數據傳輸
l 帶有編碼B掃描的可選腐蝕模塊軟件
l USB（OTG）端口，用于與PC機通信
l 報警和VGA輸出
l 可選模擬輸出
操作簡單，使用方便
EPOCH 650型儀器的主要設計宗旨是通過簡單的基本儀器提供極高水平的探傷性能。 EPOCH 650儀器的設計符合人體工程學的要求，且簡單直觀、方便實用，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。
簡單直觀的用戶界面
EPOCH 650型儀器的用戶界面基于的EPOCH 600探傷儀。EPOCH 650型儀器使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作，其EPOCH品牌標志性的快捷鍵。
可訪問關鍵的檢測功能，如：增益、閘門調整、屏幕凍結及文件保存。EPOCH 650型儀器直觀的用戶界面提供多種文字版本，可供任何水平的操作人員使用。

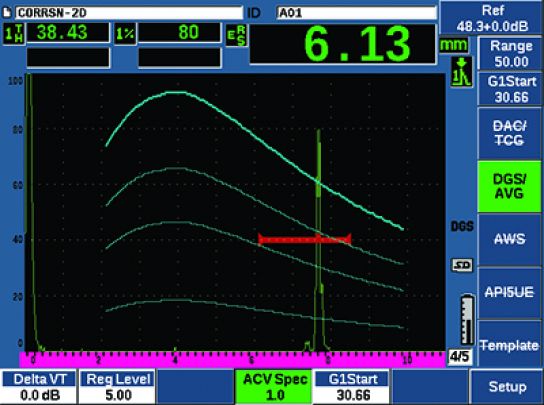

EPOCH 650 DGS/AVG特性 - 標準屏幕模式
全屏模式下明亮的VGA顯示
EPOCH 650型儀器具有全VGA（640 X 480像素）分辨率的顯示。其橫寬豎窄的面板設計優化了出現在高質量顯示屏上的Ａ掃描圖像的大小及清晰度。這款儀器使用透反技術，在光線較暗的室內使用強背光，在陽光直射的情況下使用環境光作為假背光。無論在何種光線條件下，儀器的VGA屏幕都可顯示極為清晰的圖像。
儀器的全屏模式進一步增強了屏幕鮮明清晰的顯示特性，可提供所有EPOCH系列探傷儀中大的A掃描!

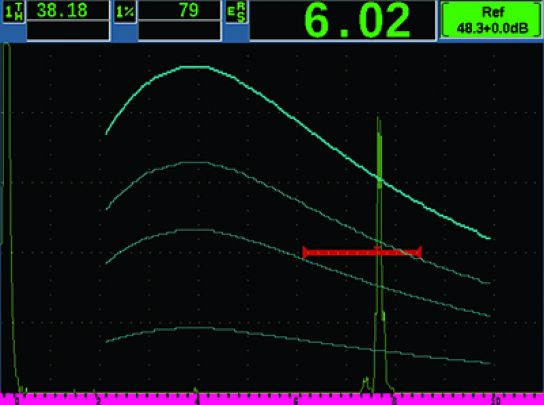

EPOCH 650 DGS/AVG特性 - 全屏模式
可使用戶瀏覽界面的選項
為了滿足不同用戶的需要與偏好，EPOCH 650型儀器備有兩種硬件配置供用戶選擇：

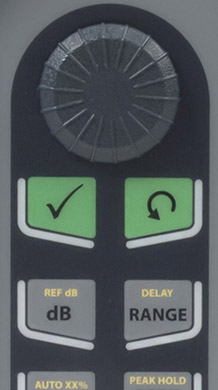

飛梭旋鈕
EPOCH 650型儀器的飛梭旋鈕與確定鍵和退出鍵一起使用，可以對參數值進行粗略或細微調節。在檢測過程中，操作人員可以鎖住飛梭旋鈕，以避免參數值被意外修改。這種硬件配置可以快速切換參數值，滿足了那些偏好使用飛梭旋鈕調整參數的用戶的要求。飛梭旋鈕配置的設計符合IP66的要求。

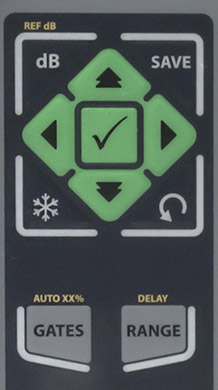

瀏覽鍵區
EPOCH 650型儀器的瀏覽鍵區是EPOCH探傷儀的標志性特色。瀏覽鍵區的向上、向下箭頭鍵用于參數的粗略調節，向左和向右箭頭鍵用于參數的細微調節。瀏覽鍵區還包含其它幾個功能及常用參數，如：增益、保存、確定鍵及退出鍵。瀏覽鍵區配置的設計符合IP67的要求。

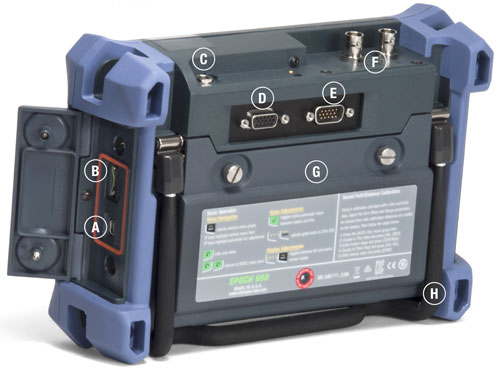

外觀特色（后面板）
A – USB（OTG）端口
B – microSD卡
C – DC電源接口
D – VGA端口
E – 數字式I/O端口
F – 探頭接口（2個）
G – 電池艙蓋
H – 管形支架
技術規格
儀器的輸入/輸出 | |
USB端口 | USB（OTG）端口 |
RS-232端口 | 有 |
視頻輸出 | 標準VGA輸出 |
模擬輸出 | 1個模擬輸出（可選），可選的1 V/10 V全標度，大4 mA |
報警輸出 | 3個報警輸出，5V TTL，10 mA |
觸發器I/O | 觸發器輸入為5V TTL；觸發器輸出為5V TTL，大10 mA |
編碼器輸入 | 單軸編碼器線（正交，僅適用于腐蝕模塊模式） |
環境評級 | |
IP評級 | 根據IEC 60529-2004（外殼防護等級– IP規范）標準，瀏覽鍵區硬件設計符合IP67侵入保護評級標準，飛梭旋鈕硬件設計符合IP66侵入保護評級標準。 在新開發的產品正式投入生產以前，奧林巴斯要對產品的設計進行內部檢驗。這款儀器經測試證明符合IP評級標準。 |
爆炸性氣氛 | 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試，可在國家防火協會規范（NFPA 70）500節I級2分段D組中規定的爆炸性氣氛中操作。 |
防撞擊測試 | 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 |
防振動測試 | 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 |
工作溫度 | –10°C～50°C |
電池存儲溫度 | 0°C～50°C |
一般規格 | |
外型尺寸（寬 x 高 x 厚） | 236 mm x 167 mm x 70 mm |
重量 | 1.6公斤，包括鋰離子電池 |
鍵區 | 英文、國際符號、日文、中文 |
語言 | 英語、西班牙語、法語、德語、日語、中文、葡萄牙語和俄語 |
探頭接口 | BNC接口或No.1 LEMO接口 |
數據存儲 | 機載100000個ID編碼，可插拔2 GB microSD卡（標準） |
電池類型 | 單個鋰離子電池，可充電，標準型 |
電池供電時間 | 15小時到16小時（鋰離子） |
電源要求 | AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz |
顯示器類型 | 全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率 |
顯示屏尺寸（寬 x 高，對角線） | 117 mm x 89 mm, 146 mm |
脈沖發生器 | |
脈沖發生器 | 可調方波 |
PRF | 10 Hz ～ 2000 Hz，增量為10 Hz。 |
能量設置 | 100 V、200 V、300 V或400V |
脈沖寬度 | 25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術 |
阻尼 | 50、100、200、400 Ω |
接收器 | |
增益 | 0 dB ～ 110 dB |
大輸入信號 | 20 V P-P |
接收器輸入阻抗 | 400 Ω ± 5% |
接收器帶寬 | 0.2 MHz ～ 26.5 MHz，–3 dB |
數字式濾波器設置 | 30個標準數字式濾波器設置 7個符合EN12668-1:2010標準的濾波設置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz） |
檢波 | 全波、正半波、負半波、射頻波 |
系統線性 | 水平：±0.5 % FSW |
分辨率 | 0.25 % FSH，放大器精度為±1 dB |
抑制 | 0 % ～ 80 %滿屏高，帶有可視警告 |
波幅測量 | 0 % ～ 110 %滿屏高，分辨率為0.25 % |
測量速率 | 在所有模式下，相當于PRF |
校準 | |
自動校準 | 聲速、零位偏移、垂直聲束（第1個底面回波，或回波到回波）、角度聲束（聲程或者深度） |
檢測模式 | 脈沖回波、雙晶或穿透 |
單位 | 毫米、英寸或微秒 |
范圍 | 3.36 mm to 13388 mm，5,900 m/s |
聲速 | 635 m/s to 15240 m/s |
零位偏移 | 0 μs ～ 750 μs |
顯示延遲 | -59 mm to 13401 mm，鋼中縱波聲速 |
折射角度 | 0° ～ 90°，增量為0.1°。 |
閘門 | |
測量閘門 | ２個完全獨立的閘門，用于波幅和渡越時間（TOF）測量。 |
閘門起點 | 在整個顯示范圍內可變 |
閘門寬度 | 在從閘門起點到顯示范圍的終點之間的區域內可變 |
閘門高度 | 在2 % ～ 95 %滿屏高范圍內可變。 |
報警 | 正閾值和負閾值，小深度（閘門1和閘門2） |
測量 | |
測量顯示位置 | 5個位置（手動或自動選擇） |
閘門（1和2） | 厚度、聲程、投射、深度、波幅、渡越時間、小/大深度、小/大波幅 |
回波到回波 | 標準閘門2到閘門1，可選界面閘門跟蹤 |
其它測量 | DGS/AVG的上沖值（dB）、DGS/AVG的ERS（等效反射體大小）、AWS D1.1/D1.5的A、B、C和D值定級、抑制值、回波到參考dB值。 |
DAC/TCG 標準 | |
DAC點 | 多達50個點，110 dB動態范圍 |
特殊DAC模式 | 自定義DAC（最多6條曲線），20 % ～ 80 %視圖 |
曲面校正 | 用于角度聲束測量的標準外徑或棒材校正。 |
腐蝕（可選） | 交叉零點測量算法、V聲程校正、單一回波、回波到回波，或編碼B掃描 |
型號說明
EPOCH 650超聲探傷儀
便攜、堅固、符合人體工程學要求
外觀特性
EPOCH 650型儀器是一款輕重量、易攜帶的探傷儀，其堅固、靈活的特點使其可用于幾乎所有檢測環境中。這款儀器的一些主要外觀特性如下：
l 寬屏、全VGA分辨率、透反顯示，無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。
l 儀器的4角處裝有橡膠二次注模保護套，起到防撞擊、抗磨損的作用。
l 4個拴系胸掛帶的連接點。
l 無需使用工具即可打開的電池艙和側邊的I/O蓋。
l 用于持續穩固地放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。
l 儀器側面的USB OTG接口及可插拔存儲卡的接口上帶有密封的艙蓋。
l 標準內置充電鋰離子電池。
l 重量極輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。
機型小巧、品質上乘
全VGA透反寬屏顯示與已獲專利的數字式高動態范圍接收器一起使用，可使儀器屏幕在任何光線條件下都顯示穩定、清晰的A掃描圖像。EPOCH 650型儀器的設計符合EN12668-1標準的要求，而且具有齊全的標準及可選購的缺陷探傷功能。多個機載報告制作工具以及綜合性極強的數據填充系統，可使用戶方便地收集和報告高質量的檢測數據。這款儀器堅固耐用，設計符合人體工程學的要求，因此幾乎可以用于任何檢測環境中；而且儀器還配有靈活的PerfectSquare脈沖發生器以及同類產品中多數量的數字式濾波設置，因此幾乎可以完成任何檢測應用。
EPOCH 650數字式超聲探傷儀將奧林巴斯行業的常規探傷性能及儀器小巧便攜、操作直觀的特點融合在一起。這款探傷儀具有的菜單功能和快捷鍵訪問功能，為檢測人員提供了一種操作起來極為簡便的質量上乘的缺陷檢測平臺。
機型設計適用于所有檢測環境
EPOCH 650型儀器可用于幾乎所有檢測環境，其中包括實驗室工作臺上的測試操作，以及條件惡劣、危險的戶外檢測應用。EPOCH 650型儀器的飛梭旋鈕硬件配置符合IP66侵入保護評級的要求，瀏覽鍵區硬件配置符合IP67侵入保護評級的要求，此外，儀器還通過了嚴格的環境和可靠性標準的測試。操作人員在任何檢測環境中使用這款儀器，都會對儀器的操作性能及耐用性能信心十足。
主要特性
l 設計符合EN12668-1要求
l PerfectSquare可調方波脈沖發生器
l 全屏A掃描模式
l 數字式高動態范圍接收器
l 用于加強信噪比的30個數字式濾波器
l 2 kHz PRF，用于快速掃查
l 飛梭旋鈕或?yàn)g覽鍵區，用于調整配置
l 陽光下可讀的寬屏、全VGA顯示
l 使用電池可工作15小時以上
l 標準動態DAC/TCG和機載DGS/AVG
l 多個機載報告格式
l microSD存儲卡，用于數據傳輸
l 帶有編碼B掃描的可選腐蝕模塊軟件
l USB（OTG）端口，用于與PC機通信
l 報警和VGA輸出
l 可選模擬輸出
操作簡單，使用方便
EPOCH 650型儀器的主要設計宗旨是通過簡單的基本儀器提供極高水平的探傷性能。 EPOCH 650儀器的設計符合人體工程學的要求，且簡單直觀、方便實用，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。
簡單直觀的用戶界面
EPOCH 650型儀器的用戶界面基于的EPOCH 600探傷儀。EPOCH 650型儀器使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作，其EPOCH品牌標志性的快捷鍵。
可訪問關鍵的檢測功能，如：增益、閘門調整、屏幕凍結及文件保存。EPOCH 650型儀器直觀的用戶界面提供多種文字版本，可供任何水平的操作人員使用。
EPOCH 650 DGS/AVG特性 - 標準屏幕模式
全屏模式下明亮的VGA顯示
EPOCH 650型儀器具有全VGA（640 X 480像素）分辨率的顯示。其橫寬豎窄的面板設計優化了出現在高質量顯示屏上的Ａ掃描圖像的大小及清晰度。這款儀器使用透反技術，在光線較暗的室內使用強背光，在陽光直射的情況下使用環境光作為假背光。無論在何種光線條件下，儀器的VGA屏幕都可顯示極為清晰的圖像。
儀器的全屏模式進一步增強了屏幕鮮明清晰的顯示特性，可提供所有EPOCH系列探傷儀中大的A掃描!
EPOCH 650 DGS/AVG特性 - 全屏模式
可使用戶瀏覽界面的選項
為了滿足不同用戶的需要與偏好，EPOCH 650型儀器備有兩種硬件配置供用戶選擇：
飛梭旋鈕
EPOCH 650型儀器的飛梭旋鈕與確定鍵和退出鍵一起使用，可以對參數值進行粗略或細微調節。在檢測過程中，操作人員可以鎖住飛梭旋鈕，以避免參數值被意外修改。這種硬件配置可以快速切換參數值，滿足了那些偏好使用飛梭旋鈕調整參數的用戶的要求。飛梭旋鈕配置的設計符合IP66的要求。
瀏覽鍵區
EPOCH 650型儀器的瀏覽鍵區是EPOCH探傷儀的標志性特色。瀏覽鍵區的向上、向下箭頭鍵用于參數的粗略調節，向左和向右箭頭鍵用于參數的細微調節。瀏覽鍵區還包含其它幾個功能及常用參數，如：增益、保存、確定鍵及退出鍵。瀏覽鍵區配置的設計符合IP67的要求。
外觀特色（后面板）
A – USB（OTG）端口
B – microSD卡
C – DC電源接口
D – VGA端口
E – 數字式I/O端口
F – 探頭接口（2個）
G – 電池艙蓋
H – 管形支架
技術規格
儀器的輸入/輸出 | |
USB端口 | USB（OTG）端口 |
RS-232端口 | 有 |
視頻輸出 | 標準VGA輸出 |
模擬輸出 | 1個模擬輸出（可選），可選的1 V/10 V全標度，大4 mA |
報警輸出 | 3個報警輸出，5V TTL，10 mA |
觸發器I/O | 觸發器輸入為5V TTL；觸發器輸出為5V TTL，大10 mA |
編碼器輸入 | 單軸編碼器線（正交，僅適用于腐蝕模塊模式） |
環境評級 | |
IP評級 | 根據IEC 60529-2004（外殼防護等級– IP規范）標準，瀏覽鍵區硬件設計符合IP67侵入保護評級標準，飛梭旋鈕硬件設計符合IP66侵入保護評級標準。 在新開發的產品正式投入生產以前，奧林巴斯要對產品的設計進行內部檢驗。這款儀器經測試證明符合IP評級標準。 |
爆炸性氣氛 | 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試，可在國家防火協會規范（NFPA 70）500節I級2分段D組中規定的爆炸性氣氛中操作。 |
防撞擊測試 | 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 |
防振動測試 | 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 |
工作溫度 | –10°C～50°C |
電池存儲溫度 | 0°C～50°C |
一般規格 | |
外型尺寸（寬 x 高 x 厚） | 236 mm x 167 mm x 70 mm |
重量 | 1.6公斤，包括鋰離子電池 |
鍵區 | 英文、國際符號、日文、中文 |
語言 | 英語、西班牙語、法語、德語、日語、中文、葡萄牙語和俄語 |
探頭接口 | BNC接口或No.1 LEMO接口 |
數據存儲 | 機載100000個ID編碼，可插拔2 GB microSD卡（標準） |
電池類型 | 單個鋰離子電池，可充電，標準型 |
電池供電時間 | 15小時到16小時（鋰離子） |
電源要求 | AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz |
顯示器類型 | 全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率 |
顯示屏尺寸（寬 x 高，對角線） | 117 mm x 89 mm, 146 mm |
脈沖發生器 | |
脈沖發生器 | 可調方波 |
PRF | 10 Hz ～ 2000 Hz，增量為10 Hz。 |
能量設置 | 100 V、200 V、300 V或400V |
脈沖寬度 | 25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術 |
阻尼 | 50、100、200、400 Ω |
接收器 | |
增益 | 0 dB ～ 110 dB |
大輸入信號 | 20 V P-P |
接收器輸入阻抗 | 400 Ω ± 5% |
接收器帶寬 | 0.2 MHz ～ 26.5 MHz，–3 dB |
數字式濾波器設置 | 30個標準數字式濾波器設置 7個符合EN12668-1:2010標準的濾波設置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz） |
檢波 | 全波、正半波、負半波、射頻波 |
系統線性 | 水平：±0.5 % FSW |
分辨率 | 0.25 % FSH，放大器精度為±1 dB |
抑制 | 0 % ～ 80 %滿屏高，帶有可視警告 |
波幅測量 | 0 % ～ 110 %滿屏高，分辨率為0.25 % |
測量速率 | 在所有模式下，相當于PRF |
校準 | |
自動校準 | 聲速、零位偏移、垂直聲束（第1個底面回波，或回波到回波）、角度聲束（聲程或者深度） |
檢測模式 | 脈沖回波、雙晶或穿透 |
單位 | 毫米、英寸或微秒 |
范圍 | 3.36 mm to 13388 mm，5,900 m/s |
聲速 | 635 m/s to 15240 m/s |
零位偏移 | 0 μs ～ 750 μs |
顯示延遲 | -59 mm to 13401 mm，鋼中縱波聲速 |
折射角度 | 0° ～ 90°，增量為0.1°。 |
閘門 | |
測量閘門 | ２個完全獨立的閘門，用于波幅和渡越時間（TOF）測量。 |
閘門起點 | 在整個顯示范圍內可變 |
閘門寬度 | 在從閘門起點到顯示范圍的終點之間的區域內可變 |
閘門高度 | 在2 % ～ 95 %滿屏高范圍內可變。 |
報警 | 正閾值和負閾值，小深度（閘門1和閘門2） |
測量 | |
測量顯示位置 | 5個位置（手動或自動選擇） |
閘門（1和2） | 厚度、聲程、投射、深度、波幅、渡越時間、小/大深度、小/大波幅 |
回波到回波 | 標準閘門2到閘門1，可選界面閘門跟蹤 |
其它測量 | DGS/AVG的上沖值（dB）、DGS/AVG的ERS（等效反射體大小）、AWS D1.1/D1.5的A、B、C和D值定級、抑制值、回波到參考dB值。 |
DAC/TCG 標準 | |
DAC點 | 多達50個點，110 dB動態范圍 |
特殊DAC模式 | 自定義DAC（最多6條曲線），20 % ～ 80 %視圖 |
曲面校正 | 用于角度聲束測量的標準外徑或棒材校正。 |
腐蝕（可選） | 交叉零點測量算法、V聲程校正、單一回波、回波到回波，或編碼B掃描 |
