型號說明
EPOCH 6LT便攜式探傷儀
提升檢測水平
在探傷儀的檢測性能方面不能妥協讓步。如今，那些借助繩索進行攀爬才能完成檢測任 務，或者需要優先考慮便攜性能的檢測人員，可以通過使用一款小巧的便攜式儀器，獲 得他們所需的功能。EPOCH 6LT探傷儀不僅具有強大超聲儀器的各種功能，其機身設 計還符合人體工程學的要求，特別適用于借助繩索攀爬完成的檢測以及對便攜性能有極 高要求的應用。

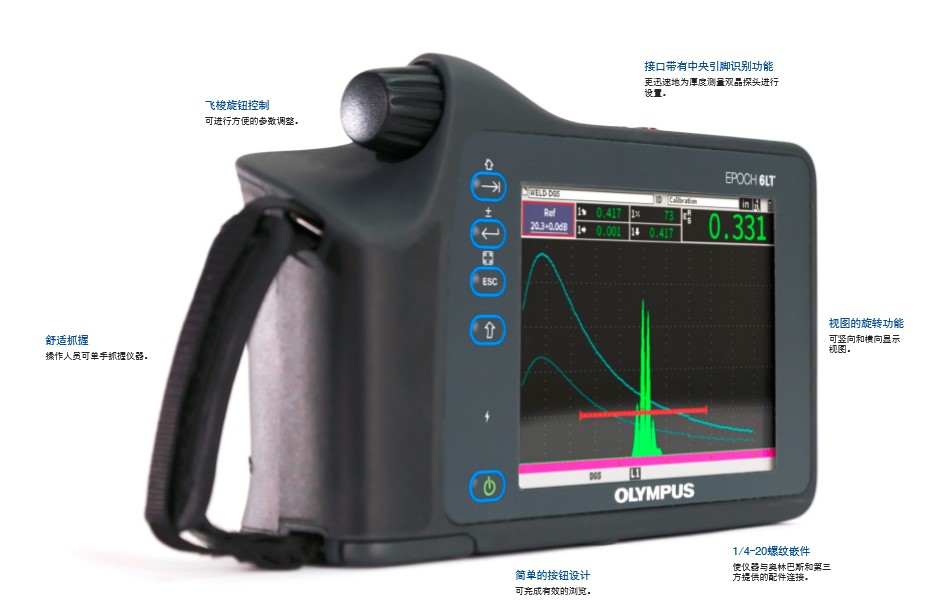

性能可靠的探傷儀，可放于掌心之中
持握舒適 僅重890克，儀器重量的分配根據抓握方向決定。
使用方便 飛梭旋鈕和簡單的按鈕設計：操作人員即使帶著手套，也 可以非常方便地進行瀏覽。
清晰明亮的屏幕 在任何光線下都可以清楚地觀看A掃描。
堅固可靠 設計符合IP65/IP67評級標準，并通過了墜落測試。
輕松使用更多的功能
EPOCH 6LT探傷儀的工作流程簡單明了，因此用戶可以將更多的時間用于檢測，使用更少的時間調整儀器。其主屏 幕顯示的是較大的、經過優化的A掃描，其中包含一些訪問常用功能的鏈接。通過使用改進的掃查工作流程，用戶只 需按下幾個按鈕，稍微做一些調整，就可以完成他們的檢測。當用戶需要瀏覽菜單時，容易辨識的圖標可使用戶輕松 地找到所需的功能。
盡管EPOCH 6LT探傷儀的體積不大，其所提供的功能卻可以滿足幾乎任何常規超聲檢測應用的要求，而且還提供了一 些可擴展儀器連通性能的附加功能。
直觀的瀏覽：基于圖標的雙屏界面可使用戶快速方便地 瀏覽。
經過優化可進行單手操作：儀器的硬件和軟件最大程度地
提高了單手操作的效率，因為這樣可以將另一只手解放出
來操控探頭。
高級探傷性能：包含EPOCH 650探傷儀的所有核心功能， 符合EN12668-1:2010的要求。
快速進行腐蝕缺陷掃查：可選購的腐蝕軟件不僅具有測厚 儀使用方便的性能，還體現了探傷儀靈活多用的特點，此 外，其借助中央引腳識別探頭的功能還有助于為具體的應用更快地完成設置。
保持連接狀態：可選購的無線局域網（Wi-Fi）連通性能 可以通過奧林巴斯的科學云系統，隨時完成數據備份、設 置下載、有效的多設備管理，以及強大的云應用。
非凡的便攜性能

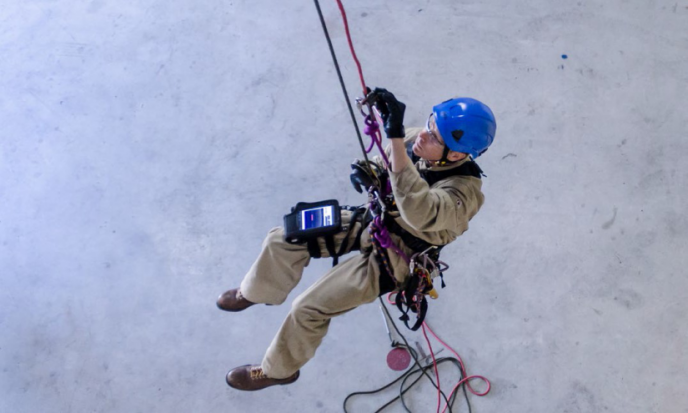

EPOCH 6LT探傷儀，可在需要借助繩索進行攀爬才能完成的具有挑戰性的檢測應用中，提供一些可確保技術人員安 全的功能。用于攀爬檢測的繩索配件套裝，可以通過條帶將儀器捆綁在檢測人員的腿上，或將儀器拴系到繩索上，實 現真正的無需用手持握儀器的操作。儀器還有一個可將檢測視圖旋轉到豎向顯示模式的性能，這樣，在將儀器固定到 檢測人員的腿上時，也可使檢測人員在正確的方向觀察A掃描和檢測讀數。在儀器固定不動的情況下，檢測人員使用 單手就可以對參數進行調整，解放出另一只手控制探頭，或保持身體平衡并確保人身安全。
經過優化的用戶界面可以使檢測人員單手進行操作，從而可使操作人員在自如地控制檢測參數的同時，無需中斷對缺 陷的掃查。EPOCH 6LT探傷儀更大的靈活性體現在它可以通過1/4-20螺紋嵌件與各種奧林巴斯及第三方提供的配件 相兼容。
需借助繩索進行攀爬才能完成的檢測應用
EPOCH 6LT探傷儀是一款用于檢測 易受腐蝕的海上石油鉆井平臺的理 想工具。
? 可選購的腐蝕軟件模塊，有助于快速 有效地進行掃查。
? 當檢測人員從海上平臺上懸空進行檢 測時，可以非常方便地使用儀器。
技術人員要定期檢測在役風力渦輪 機塔和葉片，因此需要一款用途廣泛 的探傷儀完成這項工作。
? 強大的聲學和定量功能，可用于檢測 風塔的焊接部位。
? 具有檢測復合材料葉片所需的脈沖功 率和較高的信噪比。
對橋梁和鋼架進行檢測是為了確保人 們的生命安全。
? 具有符合AWS規范的檢測所需的 所有功能，包括一個可選購的AWS D1.1/D1.5焊縫定級計算器。
? 包含DAC/TCG和DGS/AVG功能， 可以靈活地對焊縫和基底材料進行 檢測。
放入包中，即刻出發
從事高度便攜性檢測工作的無損檢測人員，需要使用一款重量極輕且性能強大的設備。EPOCH 6LT探傷儀的外形非 常小巧，重量僅為890克（1.95磅），然而卻可為用戶提供廣受歡迎的EPOCH 650探傷儀的所有核心功能。操作人員 使用單手就可得心應手地使用EPOCH 6LT探傷儀，而且因其體積小巧，還可以與其它設備一起裝入一個袋子中。
高度便攜性的檢測應用
管線檢測人員經常需要長途跋涉，因 此必須要使用高度便攜性設備。
? EPOCH 6LT探傷儀的重量極輕，其 機身設計符合人體工程學的要求。
? 包含動態缺陷定量軟件，如：用于 檢測焊縫的DAC/TCG和DGS/AVG， 以及可選購的腐蝕軟件。
火車鐵軌檢測人員經常要奔波在旅途 中，因此需要一款可以迎接這種挑戰 的探傷儀。
? 直觀的用戶界面可使操作人員快速有 效地進行缺陷探測。
? 堅固耐用、重量極輕，可以經受住鐵 軌檢測的挑戰。

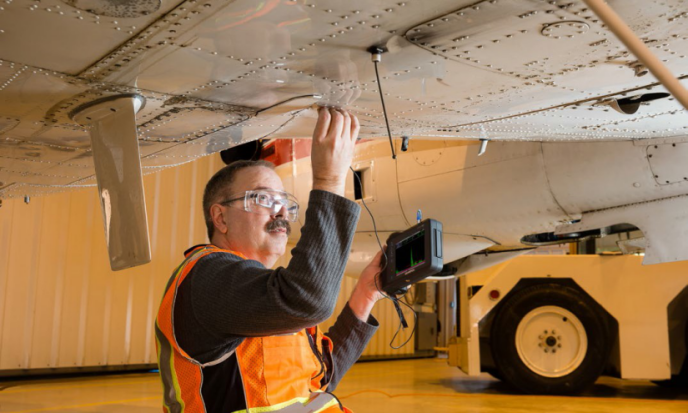

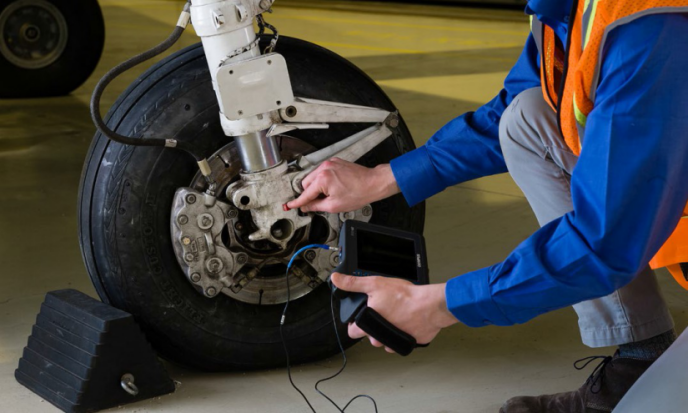

飛機的維護性檢測經常需要檢測人員 攜帶多個設備，其中包括一個超級 便攜性探傷儀。
? EPOCH 6LT探傷儀緊湊小巧，可以 與其它設備一起方便地放入一個袋 子中。
? 具有檢測復合材料飛機蒙皮所需的脈 沖發生器功率和較高的信噪比。
性能，可使用戶以一種與以往相比更方便地方式，報告和 交流檢測結果。
EPOCH 6LT探傷儀，基于與EPOCH 650探傷儀相同的數字式結構，可以提供靈活、強大的脈沖發生與接收性能，從 而可以滿足大多數缺陷檢測應用的要求。
儀器的標準配置具有強大的缺陷探測性能，如：
? PerfectSquare可調方波脈沖發生器
? 數字式高動態范圍接收器
? 8個100%數字式濾波器設置
? 可自動或手動調節的脈沖重復頻率（PRF）， 調節范圍為10 Hz到2000 Hz
? 脈沖發生器電壓范圍為100 V ～ 400 V
? 波幅分辨率為±0.25%
? 5個自定義的數字式測量值
? 動態DAC/TCG：將回波信號與一條DAC曲線或參考回波相 比較。
? DGS/AVG：將回波信號與一個DGS/AVG圖形相比較。

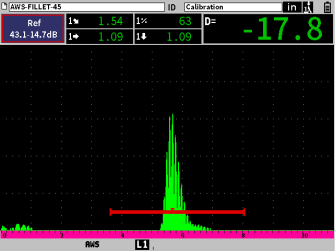

? AWS D1.1和D1.5：為AWS（美國焊接協會）檢測應用提 供一個動態缺陷指示定級的標準。
? 腐蝕模塊：包括自動探頭識別、自動增益控制（AGC）、測 厚儀的測量算法、真實V形聲程校正，以及一個自動零位功 能（零位補償）。
? 底面回波衰減器：通過使用由閘門2定義的屏幕區域，使被 測工件的底面回波得到衰減。
? 與GageView Pro PC機接口程序相兼容。
? 通過無線局域網（Wi-Fi）導出文件，或將文件傳輸到可插 拔USB存儲器中。
? 支持位圖（BMP）、逗號分隔值（CSV）和PDF文件格式。
EPOCH 6LT探傷儀具有云技術的連通性能。通過一個可 選購Wi-Fi USB硬件保護裝置，可以將您的探傷儀連接到 奧林巴斯的科學云系統，并啟用一些基于云技術的強大的 工具，其中包含：
? 無線固件升級
? 文件的備份和歸檔
? 遠程文件訪問和管理
云文件管理功能可以管理所有的EPOCH 6LT文件類型， 以及導出的報告格式文件和圖像文件。這種遠程數據共享
性能，可使用戶以一種與以往相比更方便地方式，報告和 交流檢測結果。
EPOCH 6LT儀器的技術規格
| 般規格 | 用戶界面的語言 | 英語、西班牙語、法語、德語、日語、中文、葡萄牙語、俄語和意大利語 |
|---|---|---|
| 探頭連接 | LEMO 00 | |
| 數據存儲 | 機載100,000個ID碼 | |
| 電池類型和操作時間 | 單個鋰離子電池，可充電，標準型； 6小時操作時間 | |
| 電源要求 | AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz | |
| 顯示器類型 | 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 | |
| 顯示屏尺寸（寬 × 高，對角線） | 117 mm × 89 mm，146 mm（5.76英寸） | |
| 外型尺寸（寬 × 高 × 厚） | 209 mm × 128 mm × 36 mm，抓握部分為58 mm | |
| 重量 | 890克，包含鋰離子電池 | |
| 儀器的輸入/輸出 | USB端口 | （1個）USB 1.1全速主機端口（A型） （1個）USB 2.0全速客戶端口（袖珍B型） |
| 視頻輸出 | 1個數字視頻輸出 | |
| 環境評級 | IP評級 | 根據IEC 60529-2004標準（外殼防護等級–IP規范），儀器設計符合侵入保護評級標準：IP67（防塵且可短時浸入水中）和IP65 （防塵且可經受水噴）。 |
| 爆炸性氣氛 | 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試。 | |
| 撞擊測試 | 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 | |
| 振動測試 | 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 | |
| 操作溫度 | -10 °C ～ 50 °C | |
| 電池存儲溫度 | 0 °C ～ 50 °C | |
| 脈沖發生器 | 脈沖發生器 | 可調方波 |
| 脈沖重復頻率（PRF） | 10 Hz ～ 2000 Hz，增量為10 Hz。 | |
| 能量設置 | 100 V、200 V、300 V或400 V | |
| 脈沖寬度 | 25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術 | |
| 阻尼 | 50 Ω、400 Ω | |
| 接收器 | 最大輸入信號 | 20 Vp |
| 接收器輸入阻抗 | 400 Ω ± 5% | |
| 接收器帶寬 | DC ～ 26.5 MHz，在?3 dB處（標準配置） 0.2 MHz ～ 26.5 MHz，在?3 dB處（符合EN12668的配置） | |
| 數字式濾波器設置 | 8個數字式濾波器設置（標準配置） 7個數字式濾波器設置（符合EN12668的配置） | |
| 檢波 | 全波、正半波、負半波、射頻波 | |
| 系統線性 | 水平：±0.5% FSW | |
| 分辨率 | 0.25% FSH，放大器精度為±1 dB | |
| 抑制 | 0 ～ 85% FSH，位置增量為1% | |
| 波幅測量 | 1.25% ～ 110%滿屏高 | |
| 測量速率 | 在所有模式下，相當于PRF（單次脈沖發射） | |
| 校準 | 自動校準 | 聲速，零位偏移 垂直聲束（第一個底面回波或回波到回波） 角度聲束（聲程或深度） |
| 檢測模式 | 脈沖回波、雙晶或穿透 | |
| 單位 | 毫米、英寸或微秒 | |
| 范圍 | 4.31 mm ～ 6700 mm，5900 m/s | |
| 聲速 | 635 m/s ～ 15240 m/s | |
| 零位偏移 | 0 ～ 750 μs | |
| 顯示延遲 | -10微秒 ～ 2203微秒 | |
| 折射角度 | 0°～ 85°，增量為0.1°，然后跳到90° | |
| 閘門 | 測量閘門 | 2個完全獨立的缺陷閘門 |
| 閘門起始 | 在整個顯示范圍內可變 | |
| 閘門寬度 | 在整個顯示范圍內可變 | |
| 閘門高度 | 在2 % ～ 95 %滿屏高范圍內可變，增量為1 % | |
| 報警 | 正閾值/曲線和負閾值/曲線，最小深度（閘門1和閘門2） | |
| 測量 | 測量顯示位置 | 5個位置（手動或自動選擇） |
| 閘門（1和2） | 厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅、基于模式的定量測量 | |
| 4個測量顯示位置 | 用戶可以最多選擇任意一個閘門的4個測量讀數，并將它們顯示在實時屏幕上。 | |
| 回波到回波 | 標準閘門2 – 閘門1 | |
| DAC/TCG | 標準，最高達50點，110 dB動態TCG范圍 | |
| 特殊DAC模式 | 自定義DAC（最多6條曲線），20 % ～ 80 %視圖 | |
| 曲面校正 | 用于角度聲束測量的標準外徑或棒材校正 |
